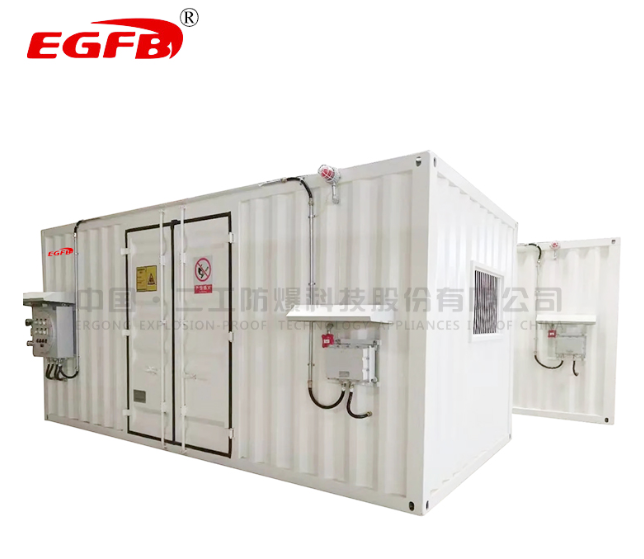

石化分析小屋是用在石油、化工等工業廠區的在線監測分析小屋，內部安裝了在線監測分析儀器之后可以對現場生產環境進行監控和分析，實時掌握成分、含量、結構、狀態等物化參數的情況

  石化分析小屋基本用在戶外或者野外，一年四季環境條件變化多端,因此石化分析小屋的做丅將會顯得尤為重要，下為華隆電氣石化分析小屋小屋具體參數:

  石化分析小屋的龍骨采用5mm厚的U型鋼與工字鋼進行無縫框架焊接，便面在通過拋光處理，噴防銹漆，使得分析小屋整體結構更加堅固，可以應對

野外的惡劣環境。

采用碳鋼，環保無異味，美觀大方;地面使用的為花紋鋼板，可起到防滑的效果;屋頂設計的為外部拱形內部平頂?shù)慕Y(jié)構，拱形結構可以使

得雨水或者除活物防著加后能到地面,內部平圓的設計可極大的利用有限的空間安裝所需的設備

石化分析小屋的墻體夾層采用的是巖棉，可以即可以阻燃，又可以保溫。

分析小屋內可以根據現場的環境與實際使用情況來進行電力電氣上的配到，比如:防爆配電箱、防爆正壓柜、防爆燈、防爆空調等電氣設備，

石油化工工業生產大多屬于典型的易燃易爆危險場所,存在的安全隱患較多,因此在線分析系統能否長期安全、穩定運行,整個分析小屋的安全起主導作

用。

石化分析小犀在與防爆廠家進行技術溝通時應注意一下三點:

1.分析小屋內防爆電氣設備選型。根據易燃易爆氣體理化性質與現場實際情況.結合EC、NE(和我國國標對危險區域、防爆等級的不同劃分形式,完成

電氣設備的防爆選型。

2.根據分析小屋的危險區域劃分結果,設計分析小屋的結構，采暖和正壓通風。詳細介紹正壓通風系統的通風流量，管道內徑，風機壓力和所需的

BHVAC(防爆加熱、通風和空氣調節)系統的負荷計算等內容。

3.分析小屋的安全監測與聯鎖報警系統設計。選用西門子PLC(可編程邏輯控制器)為核心控制器,完成系統的硬件選型、安裝、報警信號類型選擇以及

報警值的設定等,并根據硬件選型結果完成控制器的軟件程序編寫、調試與應用。

小屋尺寸

根據用戶需要制造。一般以小屋外尺寸3000mm（長）×3000mm（寬）×3000mm（高）表示。

小屋屬于非標產品，其大小可根據分析儀的數量、類型、系統復雜程度和操作維護空間確定，并應留有適當余地。受長途運輸條件限制，其外形尺寸一般如下：

長度：室外主體2.5～6.5m（考慮到標準鋼材定尺和吊裝、運輸結構強度問題，單個分析小屋長度不宜超過6.5m，如果長度6.5m，可采用組合式結構，分體制作，運輸?shù)浆F(xiàn)場后在組合成一體，也可采用兩個分析小屋實現）。0

寬度：室外主體2.5m，最寬不應該超過3.0m（受公路運輸寬度限制，寬度不宜超過3.0m）。

3  小屋機械結構及材質要求

⑴骨架、底座和屋頂

分析小屋的骨架、底座和屋頂為金屬構件，采用型鋼焊接而成，應有足夠的強度及剛性，保證分析小屋在荷載、起吊、平移和運輸時不變形。

底座的主框架宜采用12#～20#槽鋼，地板龍骨下方用兩根10#～12#槽鋼或工字鋼作為支撐梁，主框架、地板龍骨和支撐梁均應焊接連接，保證維護人員在室內走動時地板不震顫。

屋頂邊框和主梁宜采用10#～12#槽鋼，并在寬度方向用8#～10#槽鋼作為主梁和屋頂龍骨支撐，均應焊接連接，防止扭曲變形。屋頂應有一定的傾斜度，坡度至少為4%，可呈A型或一面斜坡結構，不允許采用平頂，以防雨水積存。
